プレス製品一覧

弊社で作成した製品の一部です。

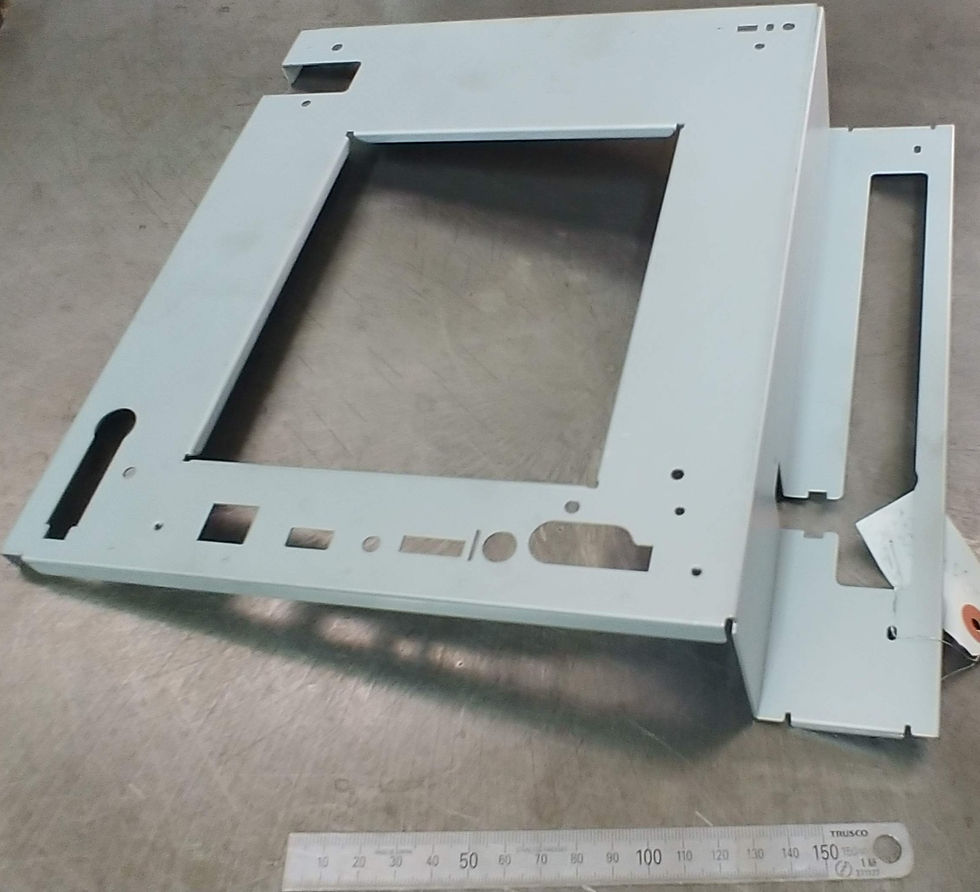

製品名称：ブラケットプリンタ

製品寸法：SPCC　t=1.6mm*180mm*240mm

プリンタ内部に設置するブラケットとなります。放熱穴やカシメ、同軸コネクタを配置している為、精度が必要な製品となります。

製品名称：液晶パネルベゼル（大）

製品寸法：SECC　t=0.6mm*272mm*343mm

→こちらの製品は弊社にてロボット用金型を作成して他社様へ納品しました。今後5年以上継続するとの事でメンテナンスも容易に出来るようにしております。

また内部は液晶パネルと嵌合する為、一切のバリはNGなのでメン取りもしております。

製品名称：液晶パネルベゼル（小）

製品寸法：SECC　t=0.6mm*145mm*288mm

製品名称：プリンター内部クリーナユニット

製品寸法：SECC　t=1.0mm*81.4mm*518mm

→プリンター内部クリーナとして使用する物でして、内部部品と嵌合する為ソリはNGとなっております。平坦度がかなりシビアな製品です。

製品名称：玄関ドア用金具

製品寸法：ZAM　t=2.3mm*105mm*50mm

→元来板金加工にて行っていたものを、量産化したいとの要望があり、

金型製作～プレス加工しました。途中工程にてタップ加工を行っています。

製品名称：建築用固定金具　順送レイアウト

製品寸法：SUS430-2B　 t=2.0mm*90mm*113mm

→順送金型を作成して弊社にてプレス加工を行っております。2016年から今現在までコンスタントに稼働しております。合計数では100,000個以上生産しています。

製品名称：精密機械メーカー製基盤カバー

製品寸法：C2801P　t=0.2mm*49mm*107mm

→材料が薄く、真ん中に大きな絞りと外周にもフチを立てる必要があるため

①絞り→②外周加工→③曲げ→④穴あけの順番で加工を行いました。

ですがソリがかなり出てる為最終工程にてソリ修正が必要でした。

製品名称：精密機械メーカー製基盤カバー

製品寸法：SUS301-CSP-3/4H　t=0.3mm*49mm*107mm

→材料が「SUS301-CSP-3/4H」という、ばね性がありかつ通常ステンレスよりも硬度な為、パンチ材などもコーティングする必要がありました。曲げ箇所も同様に通常通りでは曲がらずに全箇所ワイヤー加工にて細工することになりました。

非常に時間と手間がかかりました。

製品名称：精密機械メーカー製基盤カバー

製品寸法：SECC　t=1.2mm*304mm*325mm

→製品自体はよくあるものですが、カシメピンを合計8本入れてからのカシメプレスの作業時間が課題となっています。

※セルスペーサ(DFB-M3-7S)、セルスタッド(ST-M4-12)各4本ずつ。

製品名称：精密機械メーカー製基盤カバー

製品寸法：SGCC　t=0.8mm*40mm*175mm

→写真左から１コンパウンド型、２穴あけ・バーリング型、3曲げ型、4曲げ型、5曲げ型となります。全般的に難しくない型でしたが、バーリングの曲げ箇所はカムを使用することにより対処しました。

製品名称：精密機械LCDホルダー

製品寸法：SUS301-CSP3/4H　t=0.3*51.4*79.6

→順送型（材料から製品完成まで全自動）での作成製品となります。製品が小さく寸法公差が厳しい、ある程度のロット数が見込める物は順送型で作成も可能です。

製品名称：精密機械メーカー製プラスチック用ケースブラケットR及びL

製品寸法：SECC　t=1.0mm*31mm*242mm

→ケースブラケットLとRの順送金型を１面ずつ作成し、約10年生産稼働しています。

写真ではわかりずらいですが、「左右基準」・「L」・「R」という刻印もあります。

製品名称：精密機械メーカー製モバイルブラケット

製品寸法：SPCC　t=1.6mm*135mm*118mm

→写真下部の左右2箇所にクリップのような製品が入る為、ヘミング加工をする必要があります。当初はヘミング加工がうまくいかず嵌合出来ずに失敗でした。嵌合するまでに時間とコストが予想以上にかかってしまいました。

製品名称：ハゼ式折板屋根用スライド吊子3点

製品寸法：溶融亜鉛メッキ材　t=2.3mm、t=3.2mm（左右）、SUS304　t=1.2mm（上）

→屋外で使用する建築用金具。上記部品３点を組み合わせて使用し、１ロット数千個注文が来るため金型の耐用やメンテナンスも考慮する必要がありました。

製品名称：丸馳折版Ⅰ型

製品寸法：溶融亜鉛メッキ材　t=3.2mm（左及び右）

→屋外で使用する建築用金具。上記部品2点を組み合わせて使用し、１ロット数千個注文が来るため金型の耐用やメンテナンスも考慮する必要がありました。

製品名称：丸馳折版Ⅱ型

製品寸法：溶融亜鉛材　t=2.3mm（上及び下）

→屋外で使用する建築用金具。上記部品2点を組み合わせて使用し、１ロット数千個注文が来るため金型の耐用やメンテナンスも考慮する必要がありました。

また単体で完成後にメッキ処理を行ってからの、リベット・カシメピンをプレス加工しています。

製品名称：スマホ用ディスプレイ什器

製品寸法：SECC t=1.6mm*65mm*107.4mm

製品名称：センサー基盤カバー①

製品寸法：SPCC t=1.6mm*70mm*168mm

塗装：アクリル焼付塗装（黒2分艶）

製品名称：センサー基盤カバー②

製品寸法：SPCC t=1.6mm*70mm*115mm

塗装：アクリル焼付塗装（黒2分艶）

製品名称：住宅向けダンパー取付金具

製品寸法：SPHC-P(酸洗） t=3.2mm*45mm*165mm

製品名称：サーバ基盤用フレーム

製品寸法：SECC　 t=1.2mm*27mm*200mm

製品名称：サーバ基盤用カバー

製品寸法：SECC　 t=1.0mm*148mm*233mm（+カシメピン）

製品名称：サーバ基盤用カバー

製品寸法：SECC　 t=1.0mm*216mm*263mm

製品名称：サーバ基盤用カバー

製品寸法：SECC　 t=1.0mm*270mm*280mm

製品名称：医療機器用シム

製品寸法：SUS304CSP　 t=0.2mm*40mm*35mm

製品名称：産業機器用機構部品（光沢バレル済み）

製品寸法：SUS304　 t=1.5mm*70mm*30mm

製品名称：産業機器用機構部品

製品寸法：SUS304　 t=1.5mm*70mm*30mm

製品名称：食品自動計量器用機構部品

製品寸法：SUS304　 t=1.2mm*108mm*60mm

製品名称：自動ラベラー用機構部品

製品寸法：SUS304　 t=1.0mm*125mm*55mm

製品名称：産業機器用機構部品

製品寸法：SPCC　 t=2.0mm*176mm*91mm

製品名称：自動ラベラー用機構部品

製品寸法：SUS304　 t=1.2mm*165mm*128mm
